Заводской чертеж кронштейна К400 (проф. труба 15×15×1.5 мм)
Полукруглый кронштейн для монтажа СББ Ø400 мм с отверстиями под 2 натяжные струны.
Инженерные узлы и схемы (7)
1 из 7Заводской чертеж кронштейна К400 (проф. труба 15×15×1.5 мм)
1:5Полукруглый кронштейн для монтажа СББ Ø400 мм с отверстиями под 2 натяжные струны.
Заводской чертеж кронштейна К500 (проф. труба 15×15×1.5 мм)
1:5Стандартный кронштейн для монтажа СББ Ø500 мм на заборные столбы.
Заводской чертеж кронштейна К600П с прижимной пластиной
1:5Специальная модификация с пластиной для быстрого крепления к панелям 3D-заборов.
Заводской чертеж кронштейна К900 с распорной стойкой
1:5Усиленная конструкция с диагональной стойкой для тяжелых спиралей Ø900 мм.

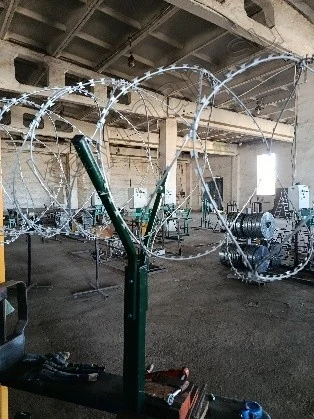

Заводской чертеж углового кронштейна КУ900 (20×20×2.0 мм)
1:5Усиленная профильная труба для угловых столбов периметра с повышенной ветровой нагрузкой.

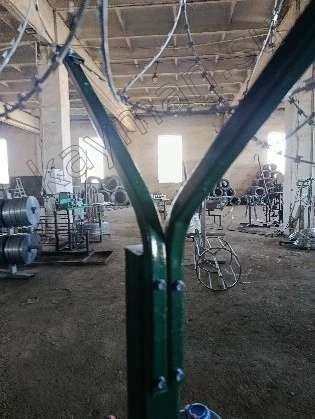

Заводской чертеж Y-образного двухстороннего кронштейна
1:5Кронштейн под установку двух параллельных рядов спиралей СББ или СББ + ПЗЕ.
Протяжка и фиксация натяжной струны ГОСТ 9850-72
1:1Узел пропуска направляющей проволоки через технологические отверстия кронштейна с фиксацией скобами.
Технический отдел завода бесплатно предоставляет векторные чертежи узлов, BIM-семейства и типовые альбомы для раздела ИТСО проектной документации.
