ПЗЕ-СТУПЕНЬ-СМЕЩЕНИЕМасштаб: 1:10
Заводской чертеж ООО «КАЙМАН»

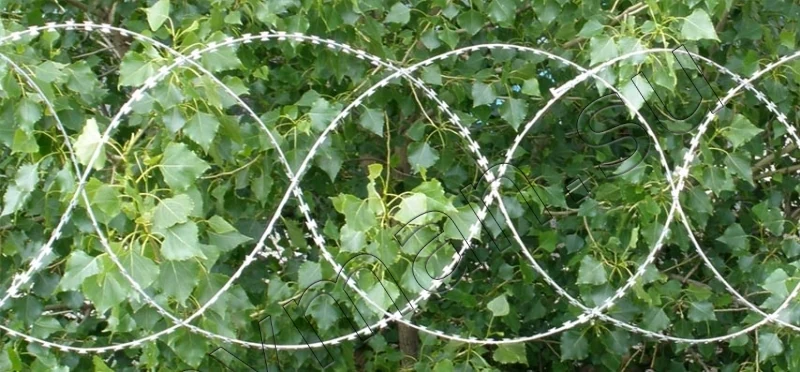

Схема ступенчатого смещения витков в заграждении ПЗЕ
Ступенчатое смещение витков спирали на 1/4, 1/3 или 1/2 диаметра с фиксацией скобами «Аллигатор».
Инженерные узлы и схемы (3)
1 из 3Схема ступенчатого смещения витков в заграждении ПЗЕ
1:10Ступенчатое смещение витков спирали на 1/4, 1/3 или 1/2 диаметра с фиксацией скобами «Аллигатор».
DWG / DXF / WEBPCAD/DWG
Монтажная схема установки плоского барьера на кронштейнах
1:20Установка натяжных струн и крепление плоского полотна ПЗЕ к стойкам ограждения.
DWG / PDF / WEBPCAD/DWG
Узел осевой фиксации витков скобой «Аллигатор»
1:1Центральная фиксация перекрещивающихся витков плоского полотна без зазоров.
DWG / WEBPCAD/DWG
DWG / DXF / PDF для проектировщиков
Технический отдел завода бесплатно предоставляет векторные чертежи узлов, BIM-семейства и типовые альбомы для раздела ИТСО проектной документации.
