Хит продаж • Патент №45935СББ — Спиральный барьер безопасности Егоза-Кайман
Объёмное заграждение Ø 400–1250 мм со скобой «Аллигатор» (патент РФ №45935)
Чертеж структуры спирального барьера Егоза-Кайман
Объемная пространственная геометрия растянутой спирали с шахматной расстановкой скоб.
Инженерные узлы и схемы (7)
1 из 7Чертеж структуры спирального барьера Егоза-Кайман
1:10Объемная пространственная геометрия растянутой спирали с шахматной расстановкой скоб.
Схема скрепления: 3 скобы на виток (Клещевка 3)
1:5Схема расположения 3 клещевок для диаметров 400–600 мм (исполнения Бюджет и Эконом).
Схема скрепления: 5 скоб на виток (Клещевка 5)
1:5Стандартная пятиточечная фиксация по ГОСТ 9850-72 для диаметров 500–900 мм.
Схема скрепления: 7 скоб на виток (Клещевка 7)
1:5Усиленная пространственная жесткость спирали для режимных и особо охраняемых объектов.

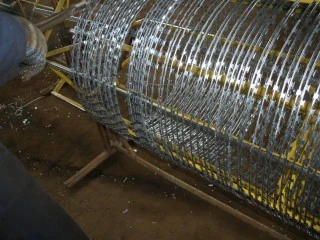

Инженерная схема условного диаметра и шага растяжки
1:10Зависимость рабочего диаметра спирали от проектной длины растяжки бухты.
Узел скрепления витков скобой «Аллигатор»
1:1Пятиточечное механическое заклинивание без повреждения защитного слоя цинка по патенту РФ №45935.
Заводской чертеж скобы «Аллигатор» (Патент №45935)
2:1Геометрия и зацепы лепестков скобы толщиной 1.5 мм, предотвращающие ее разгибание при механических нагрузках.
Технический отдел завода бесплатно предоставляет векторные чертежи узлов, BIM-семейства и типовые альбомы для раздела ИТСО проектной документации.
Сопутствующие заводские комплектующие
Рекомендуемые элементы завода «КАЙМАН» для комплексного монтажа по ТУ
Кронштейны заводские К400–КУ900
от 164 ₽/шт
Скоба монтажная «Аллигатор» (Патент №45935)
от 990 ₽/1000 шт
